一、建設核心目標
滿足電子電工基礎課程（電路分析、模擬電子、數字電子等）的常規實驗教學。
支持進階實訓（單片機、PLC、工業控制等）及學生創新實踐項目。
符合電氣安全、消防等國家規范，保障師生操作安全。
預留硬件擴展和軟件升級接口，適配未來教學內容更新。
二、場地規劃與布局
1.功能分區設計
實驗教學區：核心區域，擺放實驗臺，按20-30人/間規劃，每生占地面積≥1.5㎡。
設備存儲區：存放備用儀器、工具耗材，設置貨架和防潮設施，靠近實驗區便于取用。
教師指導區：配置教師控制臺、監控屏幕，可實時查看學生實驗狀態，支持演示教學。
準備與維修區：用于實驗器材預處理、設備檢修，配備工作臺和維修工具。
2.環境配套要求
供電：采用三相五線制供電，每臺實驗臺獨立空氣開關和漏電保護器，供電負荷≥2kW/臺。

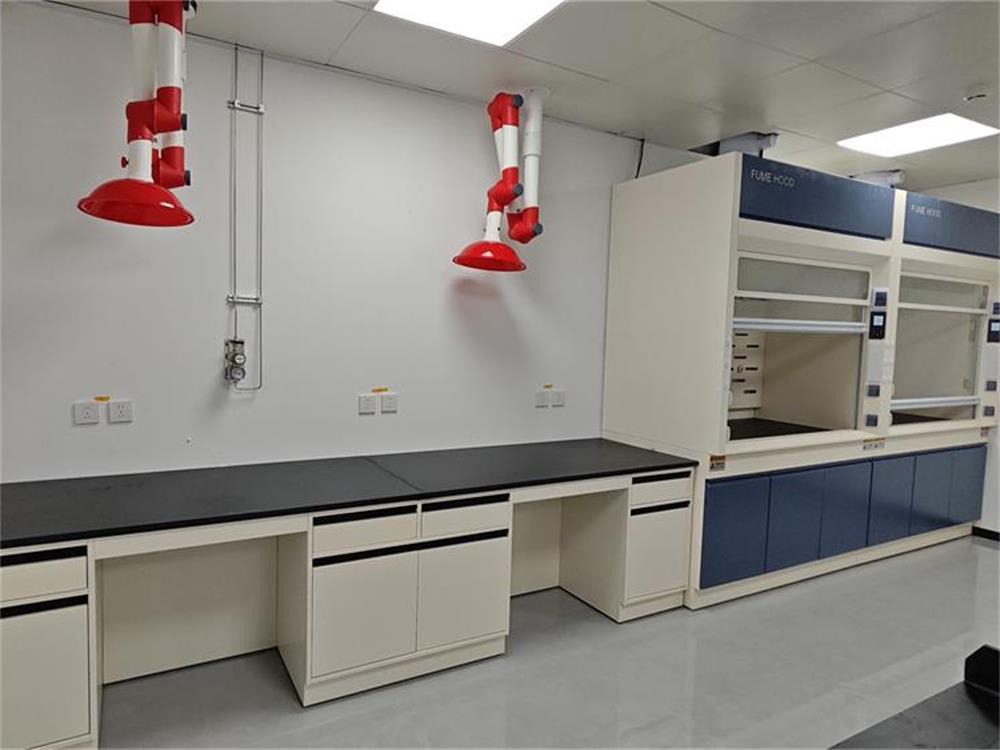

通風：安裝強制排風系統，針對焊接等產生有害氣體的實驗區域強化通風。
照明：采用均勻照明設計，桌面照度≥300lx，避免眩光影響操作。
接地：設置獨立保護接地系統，接地電阻≤4Ω，防止觸電事故。
三、核心設備配置
1.基礎實驗設備
實驗臺：選用帶電源模塊、接線端子的標準實驗臺，支持電路搭建和測量。
測量儀器：每臺實驗臺配置萬用表、示波器、函數信號發生器、交流毫伏表。
輔助工具：電烙鐵、焊錫絲、剝線鉗、螺絲刀等常用工具，按實驗臺數量1:1配置備用件。
2.進階實訓設備
控制類實訓臺：PLC實訓臺、單片機開發板、變頻器實訓模塊。
電子技術綜合平臺：模擬電子技術實訓箱、數字電子技術實訓箱、EDA設計工作站。
工業接口模塊：傳感器模塊、繼電器控制模塊、通訊接口模塊。
四、安全保障系統
1.電氣安全防護
安裝漏電保護開關，實驗臺電源一鍵緊急切斷功能。
實驗臺采用絕緣材質臺面，電源插座帶防誤插設計，線路穿管保護避免裸露。
2.消防與應急設施
配置ABC干粉滅火器、應急照明和疏散指示標志。
設置緊急噴淋裝置和洗眼器，針對電解液、焊接等可能產生危險的場景。
3.安全管理制度
制定實驗室操作規程、設備使用登記制度、安全應急預案。
配備急救箱，定期組織安全培訓和演練。
電子電工實驗室的建設是一個系統工程。建議分步實施，從明確自身需求和定位開始，然后進行詳細的方案設計。在建設中，請務必堅守安全底線，并充分考慮未來的擴展性。
